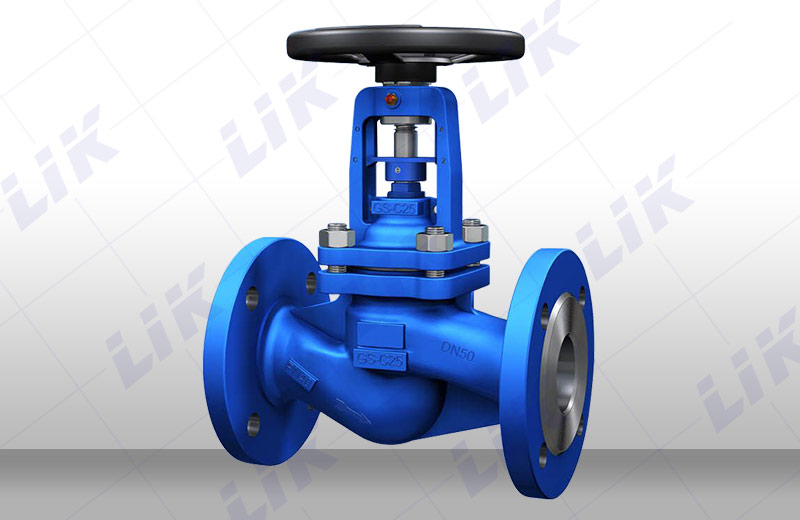

波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
進口德標波紋管截止閥特點：
1、雙層波紋管標準設計；
2、散熱型閥蓋設計；
3、儲存潤滑油裝置設計；
4、卡簧固定閥桿螺母設計；
5、產品結構合理、密封性能可靠、造型美觀；
6、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
7、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
8、閥桿升降位置指示，更直觀；
9、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
進口德標波紋管截止閥設計規范：
設計標準：EN13709
結構長度：EN558-1、ASMEB16.10、GB/T12221
連接標準：EN1092-B1、ASMEB16.5、ASMEB16.25、GB/T9113、JB/T79、HG/T20592
壓力試驗：EN12266、API598、GB/T13927、GB/T26480、JB/T9092
進口德標波紋管截止閥技術參數：
|
公稱通徑 |
DN15～DN400 |
|
主體材質 |
碳鋼、不銹鋼、合金鋼 |
|
壓力范圍 |
PN10～PN63 |
|
工作溫度 |
-40℃～+420℃ |
|
應用范圍 |
適用于化工、治煉、制藥、電力、熱力石油、液化氣、蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。 |
